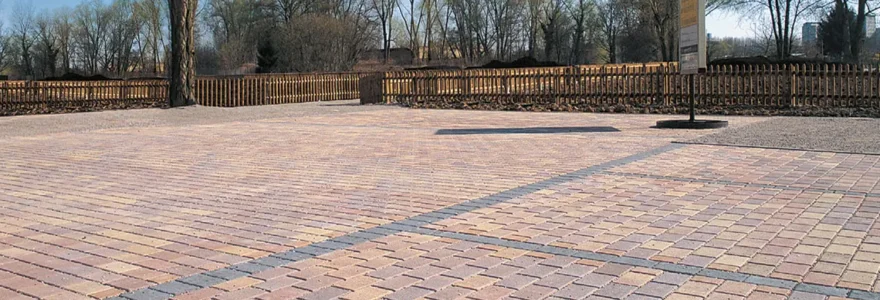

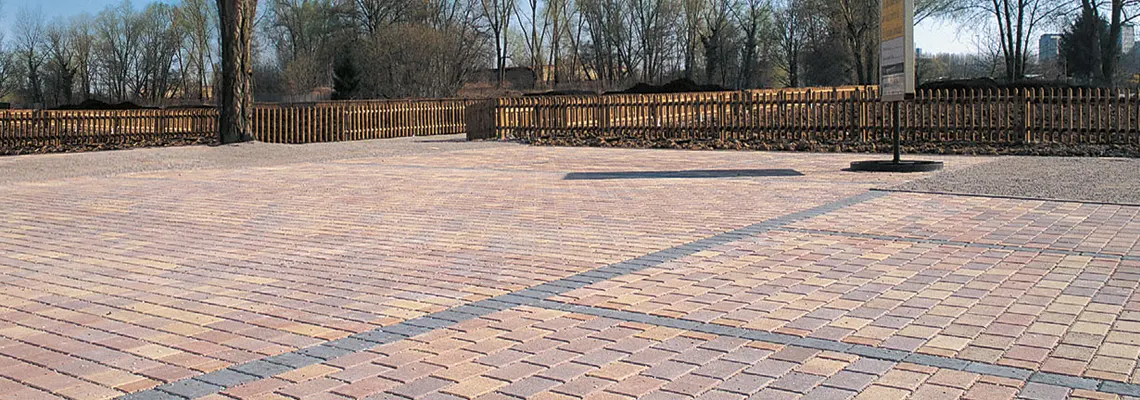

Pavés de voirie sur sable

Documents de référence

Attention : ces conseils de pose décrivent la mise en oeuvre des produits de voirie. Ces produits sont déclaré CE et conformes à la norme NF EN 1338.

  • > Ces conseils de pose concernent la mise en oeuvre de nos produits sur des zones accessibles aux véhicules.
  • > La mise en oeuvre des produits hors voirie est détaillée dans des documents spécifiques. Voir page 36.

Le support

Support admis / types de poses

  • > La pose de nos produits de voirie doit être réalisée sur lit de sable et l’assise doit être dimensionnée selon le traffic envisagé.
  • > En extérieur et quel que soit le support choisi, une pente minimale de 1,5 % est requise pour l’écoulement des eaux.

Préparation du support

  • > La surface destinée au dallage doit être délimitée puis décaissée.

La profondeur à décaisser dépend du type du sol :

– 10 cm pour les sols peu déformables (graves, sables,roche ou tout-venant)
– 30 cm pour les sols déformables (sols fins, argileux).

support

Attention : en fonction des charges envisagées, desfondations peuvent être nécessaires. Une étude plus pprofondie doit alors être réalisée.

  • > Le fond de forme doit être compacté énergiquement.
  • > Le fond de forme doit assurer une pente de 1,5%.
  • > Une nappe géotextile doit permettre de séparer le sable du support tout en permettant l’infiltration de l’eau vers le support.
  • > On rapportera une couche de tout-venant 0/31,5 afin d’obtenir les pentes définitives et de régler la hauteur finale de l’ouvrage (tout en rattrapant les défaut du fond de forme).

Attention : le niveau final de l’ouvrage doit être plus haut que le terrain alentour afin de permettre l’écoulement des eaux de pluie. Si ce n’est pas le cas, il faut prévoir un système d’évacuation des eaux ou un drainage périphérique.

  • > Un joint souple sera réalisé en périphérie et contre les points rigides (voir la rubrique traitant du jointoiement des produits).

La pose des produits

Le lit de sable

  • > Le lit de sable sera constitué avec du sable stabilisé, afin d’améliorer la tenue dans le temps de la réalisation. Pour obtenir ce sable stabilisé, mélangez 75 à 100 kg de ciment par m3 de sable.

Important : utiliser du sable sec et ne pas ajouter d’eau.

  • > Le lit de sable fera 2 à 4cm d’épaisseur.
  • > Le sable doit être tiré à la règle pour obtenir une épaisseur constante et les pentes d’écoulement prévues.
  • > Le sable sera légèrement compacté.

La périphérie

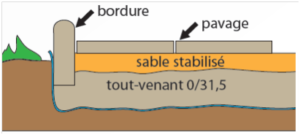

  • > Une butée en rive doit être réalisée en périphérie de la surface destinée au pavage avec, par exemple, une bordurette pour assurer une bonne tenue du pavage.

bordure

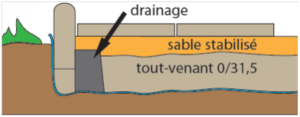

Si le sol est imperméable, un drainage du lit de pose doit être réalisé. On placera une couche de sable grossier éventuellement complétée par une évacuation.

drainage

La pose

  • > Les produits sont posés à l’avancement, en s’appuyant sur les produits déjà posés (afin de ne pas fausser le niveau et la compacité du lit de sable).
  • > Les produits sont affermis avec un chevron et un maillet en caoutchouc blanc (non marquant) pour obtenir une bonne planéité.
  • > Vérifier régulièrement l’alignement des joints.

Jointoiement des produits

  • > La pose à joint serré est admise (joints de 4 à 6 mm).
  • > La réalisation de joints durs est interdite (le support étant souple, le joint doit l’être également).
  • > Type de joint à utiliser : Sable fin (type 0/2mm)

Réalisation des joints

  • > Le sable de jointoiement est balayé jusqu’à refus dans les joints.
  • > S’assurer que la surface des pavés est propre.
  • > Humecter les joints (pulvériser de l’eau) : le but est simplement d’humidifier les joints afin de finir de les mettre en place. Les joints peuvent alors légèrement se tasser.
  • > Réitérer le remplissage et l’arrosage jusqu’à obtenir des joints pleins.

Protection des produits

  • > Afin d’optimiser leur durée de vie et de péréniser leur aspect, les pavés doivent être protégés des agressions de l’environnement.
  • > Une fois le chantier nettoyé des restes de joint et de poussière, appliquer un traitement anti salissures sur la surface (joints compris s’ils sont faits avec du sable stabilisé).
  • > Voir la notice du produit pour les modalités d’application.

Entretien

  • > Le nettoyage des produits se fait avec un traitement spécifique lavage entretien de pH neutre, au moyen d’une brosse, d’une serpillère ou d’une éponge.
  • > En cas de tache ou de projection d’acide, rincer immédiatement et abondamment à l’eau claire, puis nettoyer normalement.

Attention : ne pas utiliser de nettoyeur haute pression ni de nettoyeur à vapeur. Ne pas utiliser de détergents contenant des acides (même dilués), du chlore, de l’eau de javel, des produits abrasifs, récurants, gras siliconés.

Le support

  • > Délimiter l’alignement des bordures avec des piquets et un cordeau.
  • > Tracer la zone à décaisser. Cette zone sera 10 cm plus grande que les bordures à poser.
  • > Décaisser la terre. La profondeur à creuser dépend de la hauteur finie souhaitée pour les bordures. 4 à 5 cm seront nécessaire sous la bordure.
  • > Régler le fond de fouille avec un lit de béton de 4 à 5 cm.

La pose des produits

  • > Les bordures sont posées dans le lit de béton (encore frais).
  • > Le cordeau permet d’aligner correctement les bordures. Vérifier également leur aplomb.
  • > Epauler les bordures de chaque côté avec un béton maigre.
  • > Attendre minimum 48h avant de reboucher l’espace autour des bordures posées.

Protection des produits

  • > Afin d’optimiser leur durée de vie et de péréniser leur aspect, les bordures peuvent être protégées des agressions de l’environnement.
  • > Une fois le chantier nettoyé des restes de joint et de poussière, appliquer un traitement anti salissures sur la surface (joints compris s’ils sont faits avec du sable stabilisé).
  • > Voir la notice du produit pour les modalités d’application.

Remarque : les produits traités en usine ne nécessitent pas de protection de fin de chantier. Un entretien devra être réalisé en fonction de l’usure dûe aux intémpéries et aux passages (ou au plus tard 2 ans après la pose).

Entretien

  • > Le nettoyage des produits se fait avec un traitement spécifique lavage entretien de pH neutre, au moyen d’une serpillère ou d’une éponge.
  • > En cas de tache ou de projection d’acide, rincer immédiatement et abondamment à l’eau claire, puis nettoyer normalement.

Attention : ne pas utiliser de nettoyeur haute pression ni de nettoyeur à vapeur. Ne pas utiliser de détergents contenant des acides (même dilués), du chlore, de l’eau de javel, des produits abrasifs, récurants, gras siliconés.
